产品详情
电捕焦油器-广绿废气处理设备
广绿废气处理设备中电捕焦油器是一种专业处理煤气净化的主要设备。电捕焦油器有同心圆式、蜂窝式电捕焦油器和管式电捕焦油器，是
三种结构的电捕焦油器均由壳体、沉淀极、电晕极、上下吊架、气体再分布板、蒸汽吹洗管、绝缘箱和馈电箱等部件组成，其主要区别是沉淀极的形式、电晕极的排布方式、绝缘箱和馈电箱。
无论哪种结构，其工作原理，即在金属导线与金属管壁〔或极板〕间施加高压直流电，以维持足以使气体产生电离的电场，使阴阳极之间形成电晕区。
三种电捕焦油器的结构比较
（1）同心圆电捕焦油器。它由数个不同直径的钢板圆筒组成，以同一垂直轴为圆心，并以同一间距套在一起而组成沉淀极。由于电晕极之间的同性相斥．会使电场出现空位小空洞，即场强洞穴。易造成气体在洞穴中短路流失，降低捕集效果，同时，同心圆电捕焦油器的制造精度要求高、安装调试极为严格，在制造、安装和运输中较易使同心度、水平度和垂直度产生变化，均会造成阴阳极之间或其它部件间产生放电现象，难以达到要求的电压，直接影响焦油的捕集效率，还易使电瓷瓶击穿毁坏。因场强的电压变化值为400V/mm，所以，阴阳极间即使出现1mm的偏差，其场强电压的变化值可高达400V。同心圆电捕焦油器具有流通面积大、气体流速低和耗钢材少等优点。
（2）管式电捕焦油器。由于钢管与电晕线单独组成电场，其场强电压取 决于钢管的半径，其值为400R。由于管式电捕焦油器在每个管截面内形成等极间距电场，而管与管之间则是空位，由管板盲区堵住这些空穴，这就降低了圆筒内有效空间的利用率，减少了净化通道的截面积。这种型式的电捕焦油器的钢材耗量较大，但由于具有制造容易、等极间距电场、材料易得和安装调试比较方便等优点.广泛应用于大中型气体净化厂。
(3)蜂窝式电捕焦油器。蜂窝式与管式的结构相同，是将通道截面由圆形改为正六边形。两个相邻正六边形共用一条边，即靠中间的正六边形的六条边均被包围它的六个正六边形所共用。用2～3mm的钢板制成的蜂窝板即可满足工艺和机械强度的要求。由于蜂窝式电捕焦油器具有结构紧凑合理、没有电场空穴、有效空间利用率高、重量轻、耗钢材少和捕集特性好等优点,但存在制造难度大．在运输安装过程中易产生误差等缺点。随着设备制造工艺水平的提高，蜂窝式电捕焦油器的优点会越来越受到人们的重视，必将逐步取代同心圆式和管式电捕焦油器。

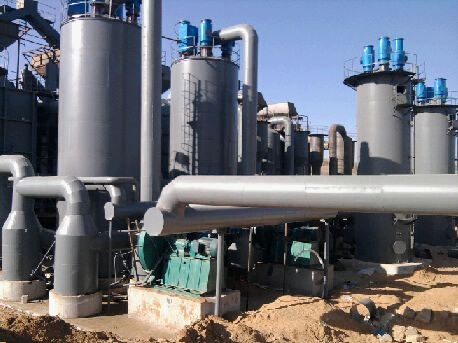

我公司在电捕焦油器在煤气发生炉上的应用
结构简述
电捕焦油器的作用是将经过洗涤、冷却后的煤气除去焦油、粉尘后送至下道工序。
电捕焦油器由电捕焦油器主体和供给高压直流电的整流设备组成。电捕焦油器均由筒体、沉淀极、电晕极和电气绝缘箱四大部分组成。
筒体
筒体是圆筒形的(内径根据煤气流量决定)，并带有封头，筒体上部设有出气管，下部设有进气管，并设有两个人孔和一个防爆阀。
沉淀极管束
沉淀极管束是由管束组成，并与筒体上、下部相通。
电晕电极
电晕电极装置通过吊杆悬吊在顶部的绝缘箱内，它由上部吊杆及拉杆、上下框架、电晕电极导线、重锤组成。
电器绝缘箱
绝缘箱设在筒体顶部，它是悬吊电晕电极装置的圆形箱体。内部设有悬吊支架、高压瓷瓶、加热夹套组成。
其它参数可联系我们咨询。
广绿废气处理设备中电捕焦油器是一种专业处理煤气净化的主要设备。电捕焦油器有同心圆式、蜂窝式电捕焦油器和管式电捕焦油器，是
三种结构的电捕焦油器均由壳体、沉淀极、电晕极、上下吊架、气体再分布板、蒸汽吹洗管、绝缘箱和馈电箱等部件组成，其主要区别是沉淀极的形式、电晕极的排布方式、绝缘箱和馈电箱。
无论哪种结构，其工作原理，即在金属导线与金属管壁〔或极板〕间施加高压直流电，以维持足以使气体产生电离的电场，使阴阳极之间形成电晕区。
三种电捕焦油器的结构比较
（1）同心圆电捕焦油器。它由数个不同直径的钢板圆筒组成，以同一垂直轴为圆心，并以同一间距套在一起而组成沉淀极。由于电晕极之间的同性相斥．会使电场出现空位小空洞，即场强洞穴。易造成气体在洞穴中短路流失，降低捕集效果，同时，同心圆电捕焦油器的制造精度要求高、安装调试极为严格，在制造、安装和运输中较易使同心度、水平度和垂直度产生变化，均会造成阴阳极之间或其它部件间产生放电现象，难以达到要求的电压，直接影响焦油的捕集效率，还易使电瓷瓶击穿毁坏。因场强的电压变化值为400V/mm，所以，阴阳极间即使出现1mm的偏差，其场强电压的变化值可高达400V。同心圆电捕焦油器具有流通面积大、气体流速低和耗钢材少等优点。
（2）管式电捕焦油器。由于钢管与电晕线单独组成电场，其场强电压取 决于钢管的半径，其值为400R。由于管式电捕焦油器在每个管截面内形成等极间距电场，而管与管之间则是空位，由管板盲区堵住这些空穴，这就降低了圆筒内有效空间的利用率，减少了净化通道的截面积。这种型式的电捕焦油器的钢材耗量较大，但由于具有制造容易、等极间距电场、材料易得和安装调试比较方便等优点.广泛应用于大中型气体净化厂。
(3)蜂窝式电捕焦油器。蜂窝式与管式的结构相同，是将通道截面由圆形改为正六边形。两个相邻正六边形共用一条边，即靠中间的正六边形的六条边均被包围它的六个正六边形所共用。用2～3mm的钢板制成的蜂窝板即可满足工艺和机械强度的要求。由于蜂窝式电捕焦油器具有结构紧凑合理、没有电场空穴、有效空间利用率高、重量轻、耗钢材少和捕集特性好等优点,但存在制造难度大．在运输安装过程中易产生误差等缺点。随着设备制造工艺水平的提高，蜂窝式电捕焦油器的优点会越来越受到人们的重视，必将逐步取代同心圆式和管式电捕焦油器。
我公司在电捕焦油器在煤气发生炉上的应用
结构简述
电捕焦油器的作用是将经过洗涤、冷却后的煤气除去焦油、粉尘后送至下道工序。
电捕焦油器由电捕焦油器主体和供给高压直流电的整流设备组成。电捕焦油器均由筒体、沉淀极、电晕极和电气绝缘箱四大部分组成。
筒体
筒体是圆筒形的(内径根据煤气流量决定)，并带有封头，筒体上部设有出气管，下部设有进气管，并设有两个人孔和一个防爆阀。
沉淀极管束
沉淀极管束是由管束组成，并与筒体上、下部相通。
电晕电极
电晕电极装置通过吊杆悬吊在顶部的绝缘箱内，它由上部吊杆及拉杆、上下框架、电晕电极导线、重锤组成。
电器绝缘箱
绝缘箱设在筒体顶部，它是悬吊电晕电极装置的圆形箱体。内部设有悬吊支架、高压瓷瓶、加热夹套组成。
其它参数可联系我们咨询。
广绿废气处理设备有很多种，其中磁控式电捕焦油器是主要用于化肥、焦化、石油、城市煤气、冶金、建材、碳素、陶瓷等行业的气体净化，用以回收煤气、焦炉气中的焦油，同时去除其中的粉尘、水雾等杂质。达到物料回收和气体净化的双重效果，对保证工艺流程中后工段设备的正常稳定运行也起着至关重要的作用。
